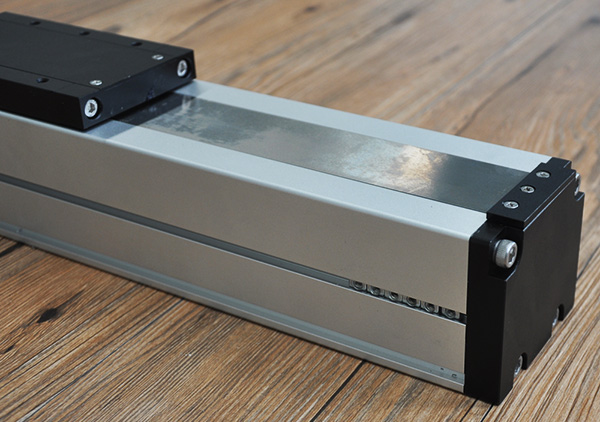

為何使用U型導軌?

線性模組中導軌與底座結合，成為U型結構體稱“U型導軌”，有省空間、高剛性、高精度與簡化零件功能，可提供相對的輕量化，成為高精密定位平臺。省空間：雖然組裝接口的尺寸與同類產品相當，但是，U型導軌外型則更為縮小，具有更小的空間，如此的安排可讓U型導軌的重心落在底面上。剛性強：透過有限元素法之優化設計， U型導軌的剛性亦可同時獲得提升。高精密定位平臺：精密制造之U型導軌與滾珠絲杠，透過軌道與軸承之剛性，達到精密定位目的。

如何連接電機馬達?

驅動馬達可選擇市場上伺服與步進馬達，各廠牌外形及尺寸些微差異，連結方式為使用馬達連接法蘭，安裝于精密線性模組上，經由連軸器直結方式，帶動滾珠絲杠而使滑臺移動;亦可選擇回轉型馬達連接法蘭，使用齒型皮帶移動滑臺。低慣量伺服馬達非常適合使用于精密線性模組，可有高速度與高精度;在使用步進馬達時，搭配微步進之驅動器，相對的提高分辨率，可得低單價與高精密定位。

如何安裝?

精簡之標準模組設計與安裝界面，使用線性模組相當容易，將相關工件鎖固，不需經復雜之調整程序，即可架設高精度線性傳動應用。為了讓使用者更方便的安裝，在U型導軌及滑座上均安排有供組裝之承靠面，讓組裝的精度要求可以輕易達成。
