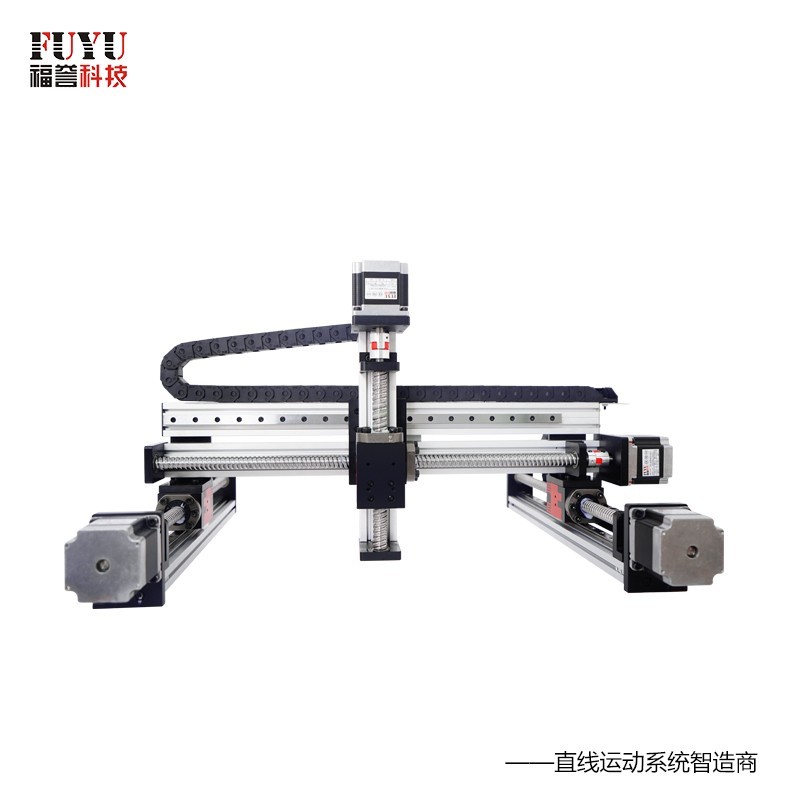

滾珠絲桿龍門式三軸滑臺

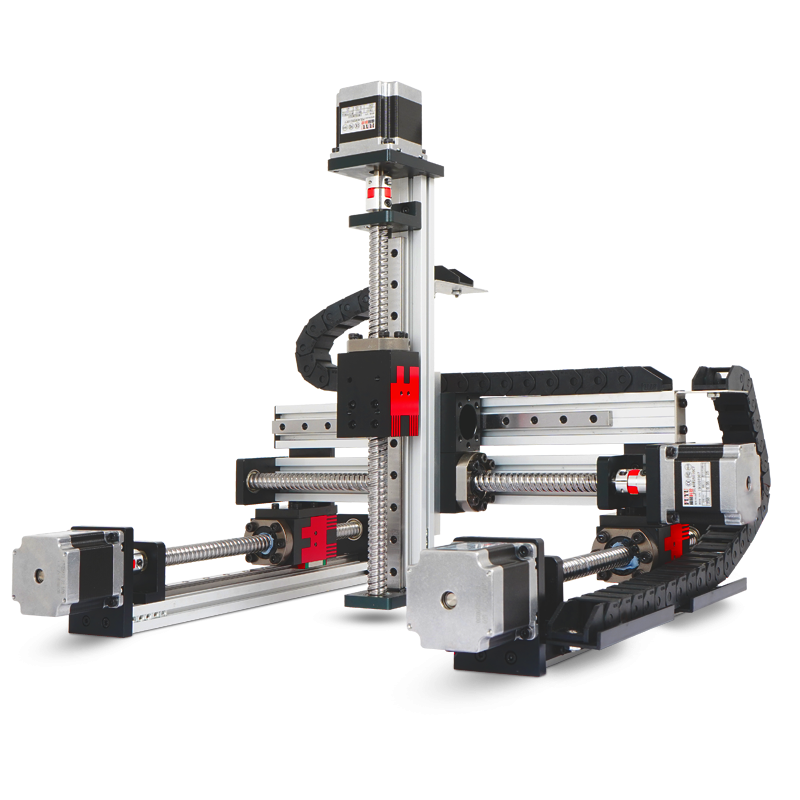

外露式滾珠絲桿三軸滑臺（龍門式）是由FSK40系列直線模組搭建而成的三軸運動系統，可實現三維空間運動。FSK40采用開放式結構，配置單導軌（12MM微軌）單滑塊，絲桿兩端均采用軸承固定以提高穩定性。適用于中低負載中等速度要求，使用環境穩定（模組為開放式無防塵防水功能）的條件。

基本參數
品牌：	FUYU	型號：	FSK40XYZ-L
有效行程：	50MM~1000MM	定位精度：	±0.05MM
搭建方式：	龍門式	最大負載：	根據具體使用情況
標配電機：	57步進電機	絲桿規格：	G1605/G1610

在線咨詢

全國熱線

400-800-2581

產品簡介 / Introduction

產品介紹

這款滾珠絲桿三軸滑臺精選優質鋁型材合金，結構緊湊堅固，運動順滑，經久耐用，搭配控制器可實現高精度三維空間的運動控制，并可定制長度，解決各行業痛點，提高生產效率，減少人工成本！

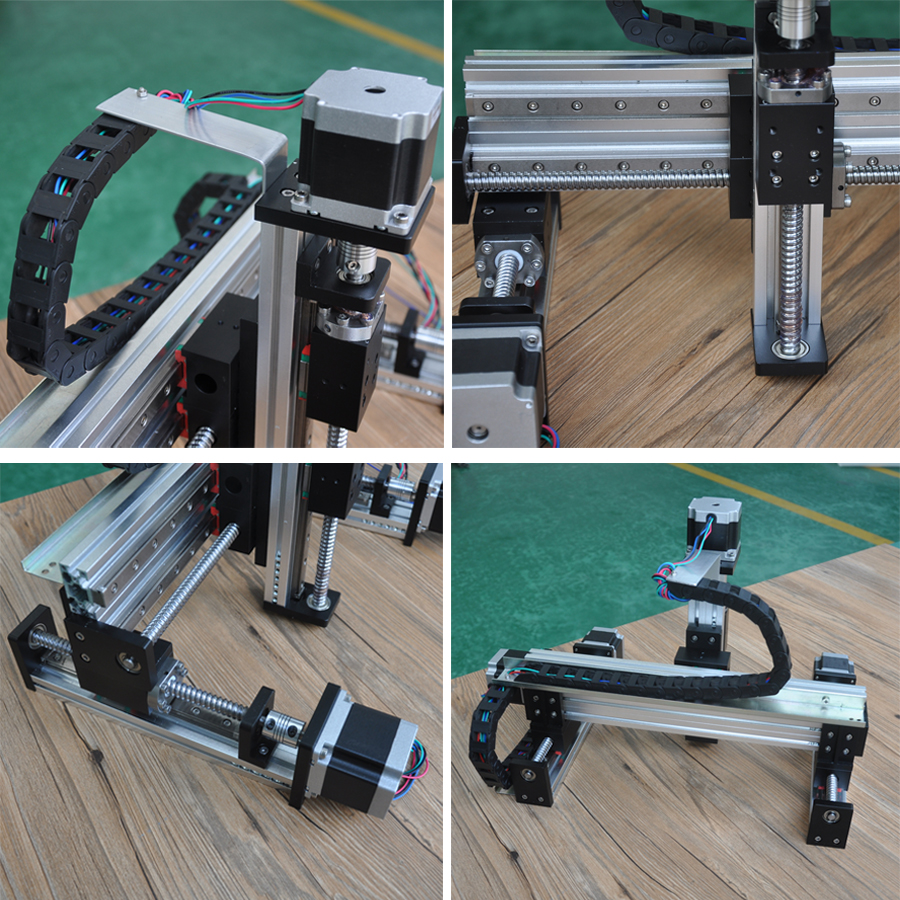

xiangxitu

搭建龍門滑臺要求

Y軸：有效行程≤1000MM

X軸：有效行程≤950mm

Z軸：有效行程≤600mm

最大承重：具體具體使用的情況，來確定負載多少（請聯系我們售前技術咨詢）

產品特點

1.結構緊湊，寬度57MM，高度最高80MM。
2.結構簡單，除螺釘以為僅13個部件，維護方便。
3.重量輕便，最短行程僅重1.9KG，最長1000MM行程重量不到5KG。
4.絲桿首尾軸承固定，運行穩定可靠。
5.法蘭獨立、拆裝方便，可快速更換電機

產品參數

滑臺材料	全鋁（高強度6061），全CNC精細加工，精度保證，不易變形
滑臺面板（上滑塊）寬度	48MM*62MM
滑臺高度	70MM
可換絲桿	G1204、G1605、G1610
底板寬度	40MM
底板厚度	20MM
精度	定位精度0.05MM
承重	水平負載≤25KG，垂直負載≤10KG
疊法	可以疊十字、懸臂式、T型、龍門式、三軸式、四軸式多種疊法

產品配置

標準配置：滾珠絲桿直徑16MM，絲桿導程5/10MM

可以配多種規格電機：42/57步進電機、伺服電機、減速電機、手輪等，可按需求定制。

標準配置			非標選配
配件	型號	參數
兩相5756步進電機	FM5756SFD04	法蘭尺寸：57MM；機身長度：56MM；額定電流2A；保持扭矩0.95Nm	42，60法蘭步進電機；法蘭≤60MM的伺服電機
16絲桿	G1605（≤500MM有效行程）	直徑16MM；導程05MM；	G1204絲桿
16絲桿	G1610(＞500MM有效行程)	直徑16MM；導程10MM	G1204絲桿
型材	4020	截面尺寸：（40X20）；6061鋁合金
適配驅動	FMDD50D40NOM	適配42-60法蘭兩相步進電機
