13年專注于直線運動產品的研發、生產銷售和服務
| 基本參數 | |||
| 品 牌： | FUYU | 型 號： | FSL120XY-S |
| 有效行程： | 100MM~1200MM | 定位精度： | ±0.05MM |
| 搭建方式： | 十字滑臺 | 最大負載： | 10~80KG |
| 標配電機： | 三相86128步進電機 | 絲桿規格： | G1610 |
400-800-2581

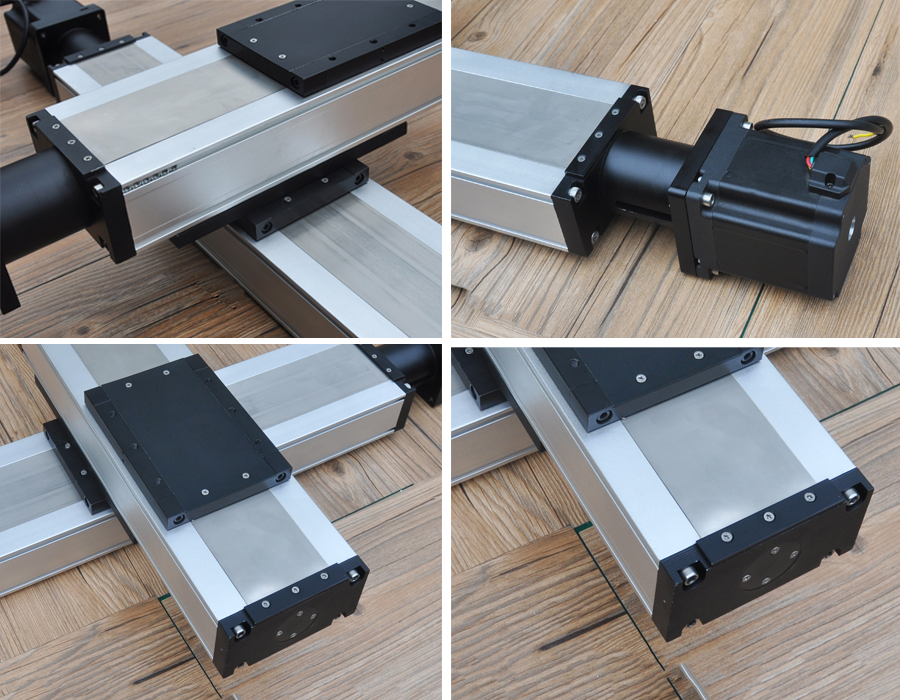

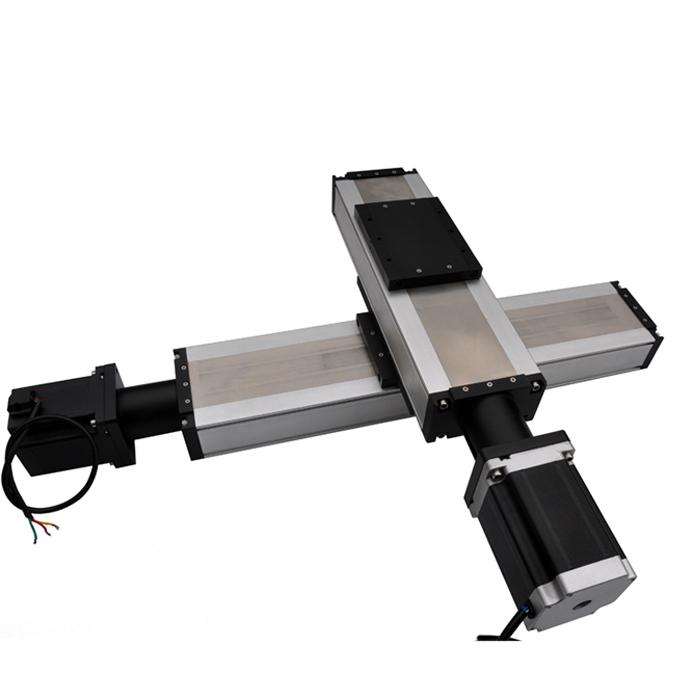

十字滑臺是由FSL120系列直線模組搭建而成的兩軸滑臺，可實現二維空間運動。FSL120采用封閉式結構，滑臺一側采用不銹鋼帶密封，防水防塵等級：IP51。內部配置雙導軌，共4滑塊。適合重負載和高速度。
這款模組是福譽科技新研制的120MM寬工業級直線模組，結構緊湊堅固，運行順滑，防水防水，搭配控制器可實現高精度直線運動控制，并可定制長度，搭建兩軸三軸系統，解決行業需求。
Y軸：有效行程≤1200MM
X軸：有效行程≤1000MM
最大承重范圍：10~80KG（根據具體使用情況，來決定最大負載，請聯系客服咨詢?。?
| 滑臺材料 | 全鋁（高強度6061），全CNC精細加工，精度保證，不易變形 |
|---|---|
| 滑臺面板（上滑塊）寬度 | 110MM*150MM |
| 滑臺高度 | 76MM |
| 可換絲桿 | G1610/G2020 |
| 底板寬度 | 120MM |
| 標準配置 | 滾珠絲桿直徑16MM，絲桿導程10MM |
| 精度 | 定位精度0.05MM |
| 承重 | 水平負載≤100KG，垂直負載≤50KG。 |
| 疊法 | 可以疊十字、龍門式、三軸式、四軸式多種疊法 |
| 官配標準 | 86步進電機 |
| 可定制電機 | 伺服電機、減速電機，按需求定制。 |
| 標準配置 | 非標選配 | ||
|---|---|---|---|
| 配件 | 型號 | 參數 | |
| 三相86128步進電機 | FM861282SJT03 |
法蘭尺寸：86MM；機身長度：128MM； 額定電流3A；保持扭矩7Nm |
法蘭尺寸≤86MM步進電機；法蘭尺寸≤80MM的伺服電機 |
| 16絲桿 | G1610 | 直徑16MM；導程10MM |
G1605 絲桿 ，G2020 絲桿 |
| 型材 | 截面尺寸：（120X60）；6061鋁合金 | ||
| 適配驅動 | FMDT220A48NOM | 適配60-110法蘭高壓（110-220V AC）三相步進電機 | |
| 有效行程(標準) | 非標效行程 |
|---|---|
|
100MM，200MM，300MM，400MM，500MM ，600MM，700MM，800MM，900MM，1000MM ，1100MM，1200MM |
≤1200MM的其他行程 |
