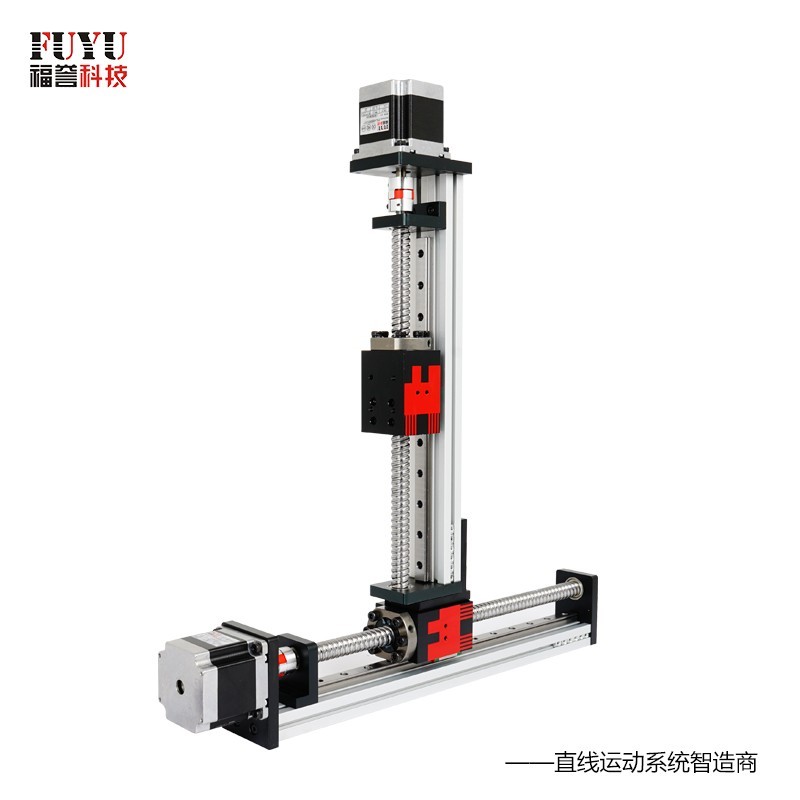

T型滑臺是由FSK40系列直線模組搭建而成的兩軸滑臺，可實現二維空間運動。FSK40采用開放式結構，配置單導軌（12MM微軌）單滑塊，絲桿兩端均采用軸承固定以提高穩定性。適用于中低負載中等速度要求，使用環境穩定（模組為開放式無防塵防水功能）的條件。

這款十字滑臺精選優質鋁材合金，結構緊湊堅固，運動順滑，經久耐用，搭配控制器可實現高精度二維空間的運動控制，并可定制長度，也可搭建三軸運動系統，解決各行業痛點。

產品特點

• 1.結構緊湊，寬度57MM，高度最高80MM。
• 2.結構簡單，除螺釘以為僅13個部件，維護方便。
• 3.重量輕便，最短行程僅重1.9KG，最長1000MM行程重量不到5KG。

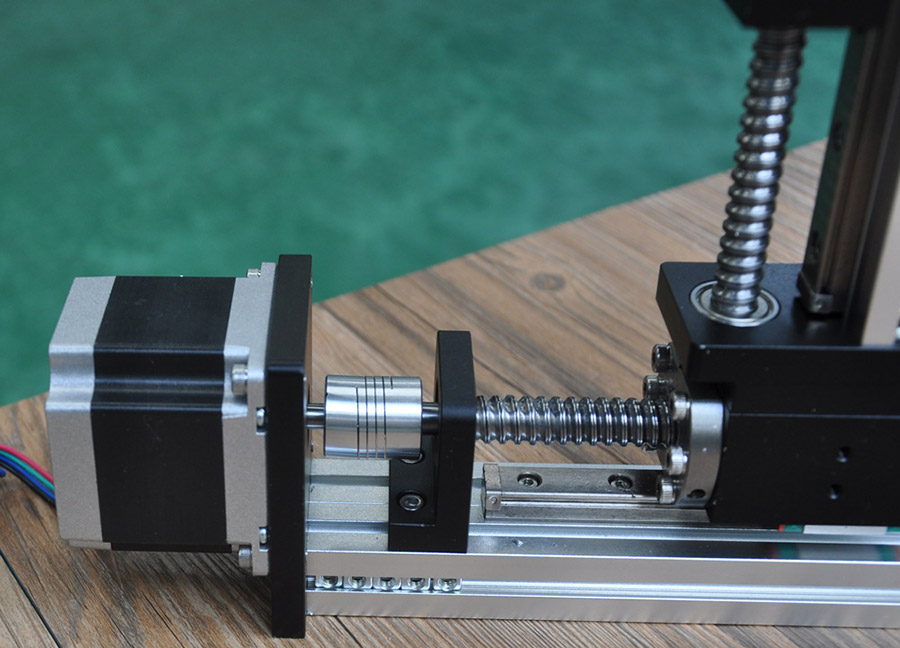

• 4.絲桿首尾軸承固定，運行穩定可靠。
• 5.法蘭獨立、拆裝方便，可快速更換電機

標準配置			非標選配
配件	型號	參數
兩相5756步進電機	FM5756SFD04	法蘭尺寸：57MM； 機身長度：56MM； 額定電流2A； 保持扭矩0.95Nm	42，60法蘭步進電機； 法蘭≤60MM的伺服電機
16絲桿	G1605（≤500MM有效行程）	直徑16MM； 導程05MM	G1204絲桿
	G1610(＞500MM有效行程)	直徑16MM； 導程10MM；
型材	4020	截面尺寸：（40X20）；6061鋁合金
適配驅動	FMDD50D40NOM	適配42-60法蘭兩相步進電機

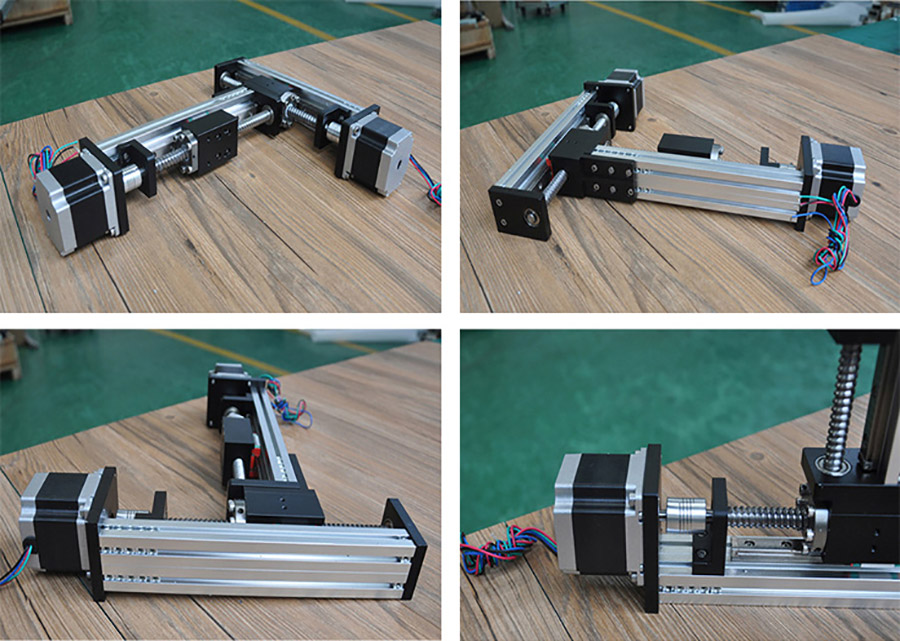

其他搭建方式
