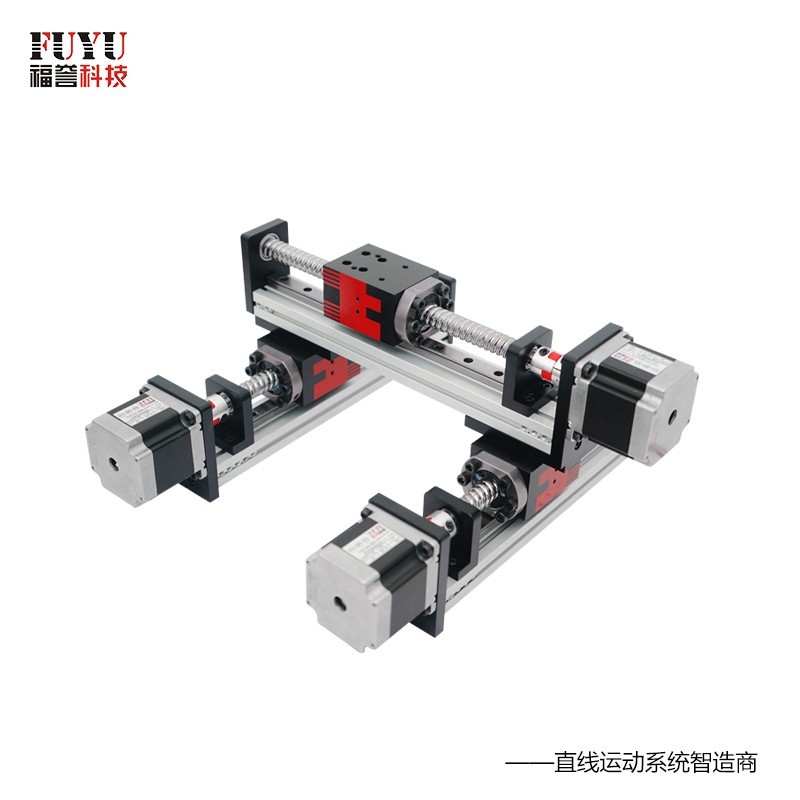

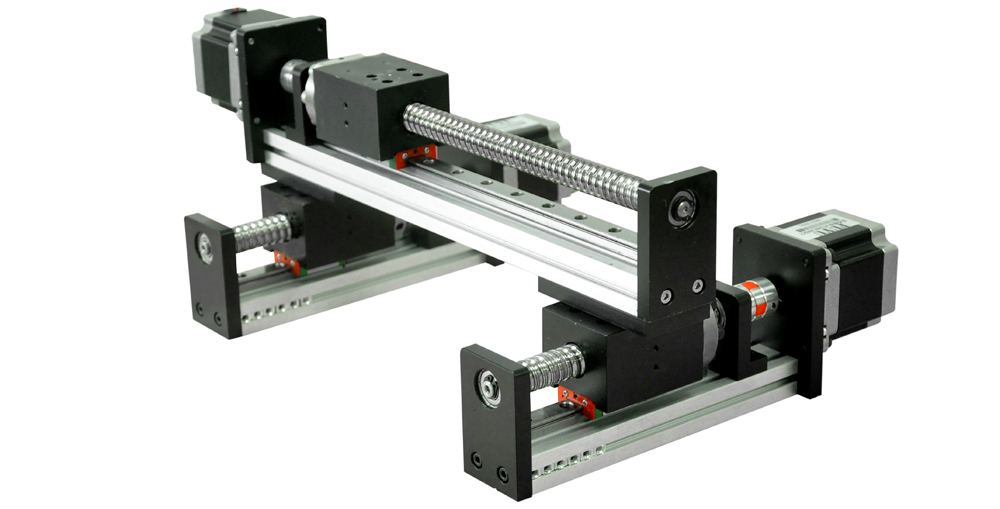

H型XY滑臺是由FSK40系列直線模組搭建而成的兩軸滑臺，可實現二維空間運動。FSK40開放式結構，采用臺灣知名品牌絲桿，保證C7精度，標配57兩相步進電機 。

這款模組是福譽科技新研制的40MM寬工業級直線模組，結構緊湊堅固，運行順滑，防水防油，搭配控制器可實現高精度直線運動控制，并可定制長度，搭建兩軸三軸系統，解決行業需求。

• 1.結構緊湊，寬度57MM，高度最高80MM。
• 2.結構簡單，除螺釘以為僅13個部件，維護方便。
• 3.重量輕便，最短行程僅重1.9KG，最長1000MM行程重量不到5KG。
• 4.絲桿首尾軸承固定，運行穩定可靠。
• 5.法蘭獨立、拆裝方便，可快速更換電機

標準配置			非標選配
配件	型號	參數
兩相5756步進電機	FM5756SFD04	法蘭尺寸：57MM；  機身長度：56MM；  額定電流2A；  保持扭矩0.95Nm	42，60法蘭步進電機；  法蘭≤60MM的伺服電機
16絲桿	G1605（≤500MM有效行程）	直徑16MM；  導程05MM	G1204絲桿
	G1610(＞500MM有效行程)	直徑16MM；  導程10MM
型材	4020	截面尺寸：（40X20）；6061鋁合金
適配驅動	FMDD50D40NOM	適配42-60法蘭兩相步進電機

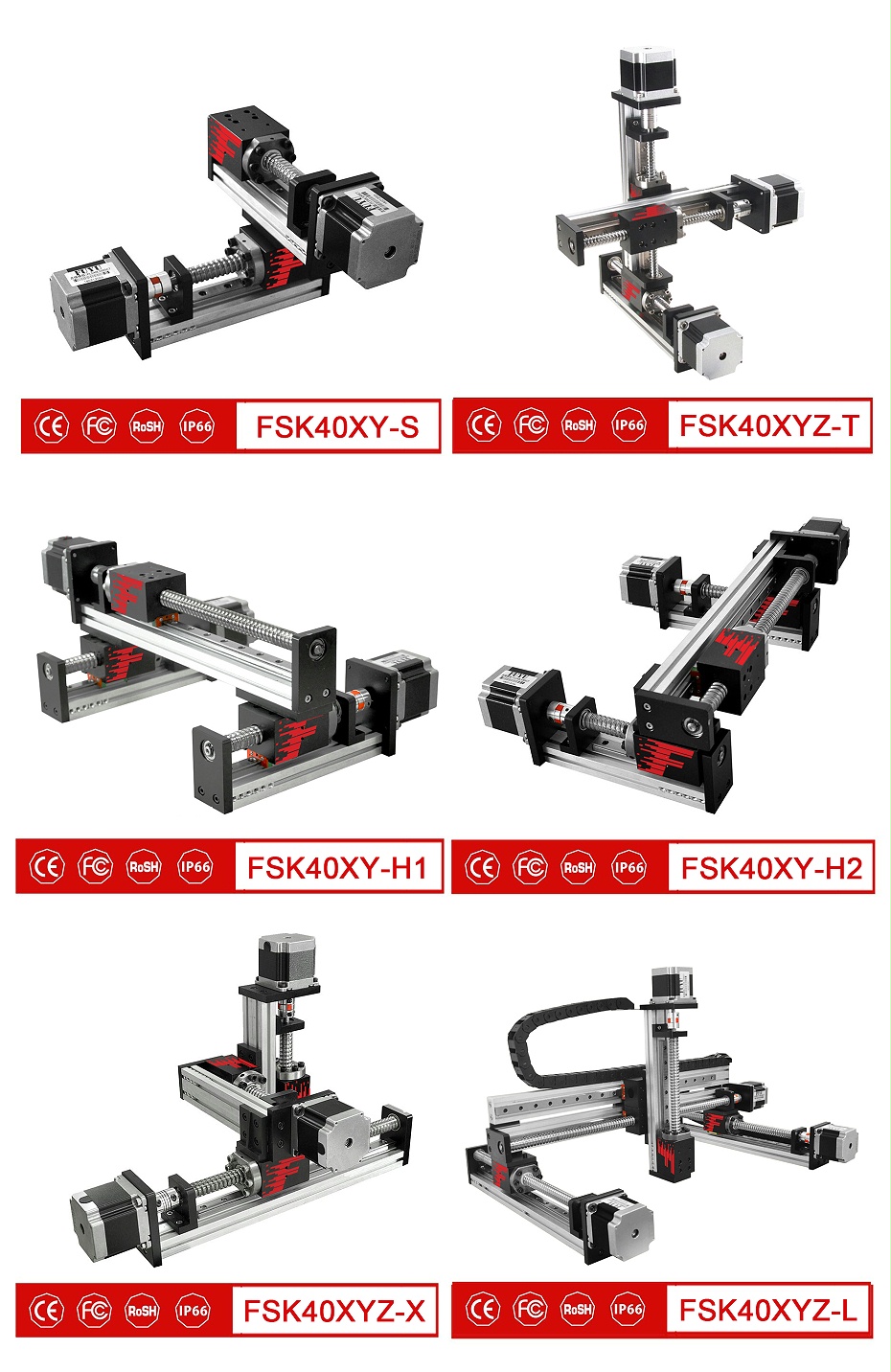

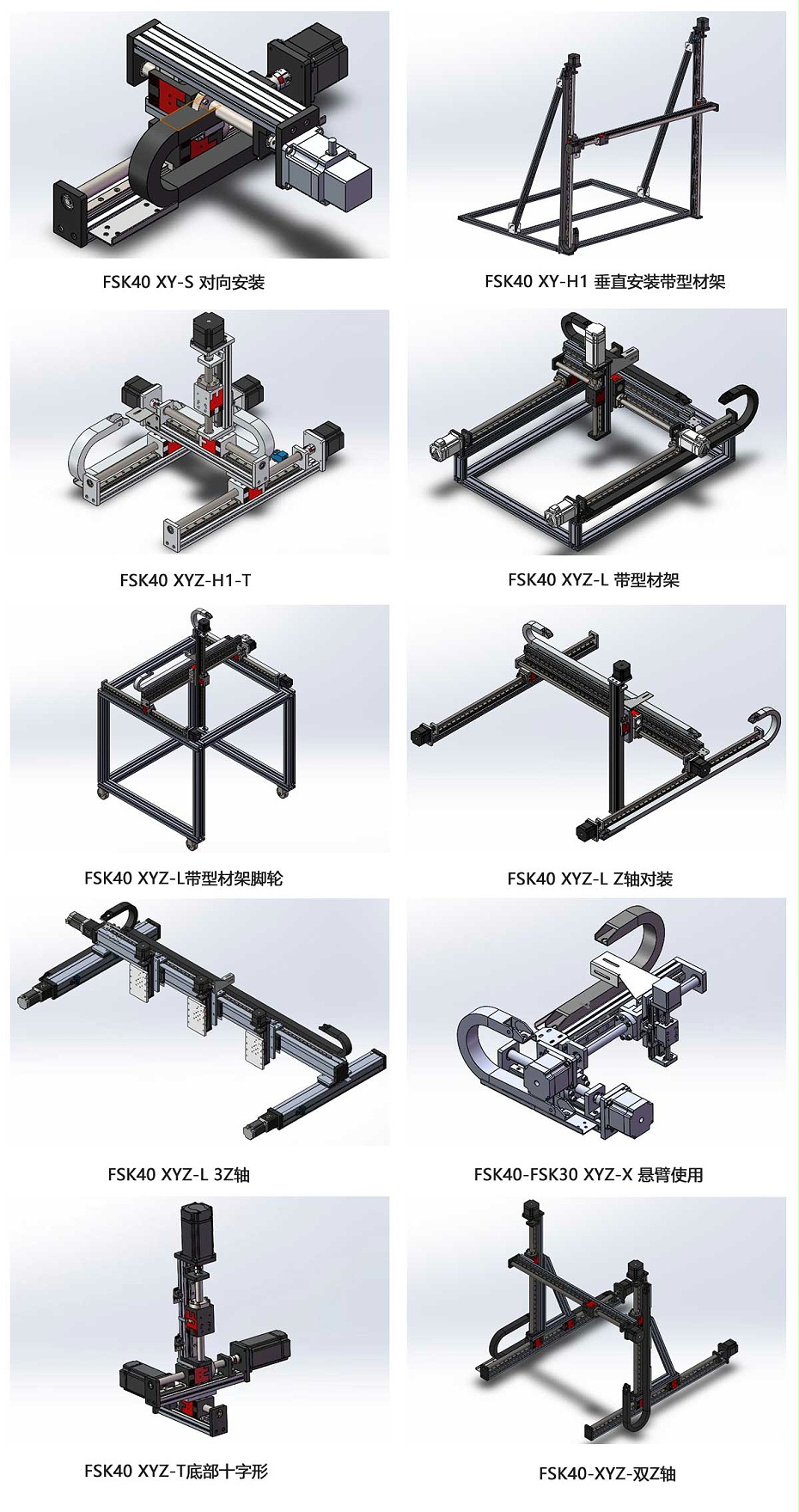

其他搭建方式

直線模組應用行業

部分非標產品案例

應用案例

公司簡介

專注于高端精密單軸及多軸直線模組滑臺、運動控制器、行業整機設備的研發、生產、銷售和服務為一體的企業。由四川省專家創新創業團隊帶領下組建了：精密部件總成，智能控制系統，行業化高端智能化整機設備三個開發平臺。 目前已獲“國家高新技術企業”“雙軟企業”,知識產權涉及發明專利2項，實用新型（32項）、外觀專利（13項）、軟件著作權20余項；已獲德國萊茵機構“TUV”認證，部分產品CE,ROHS認證。
